DK46-DK800变面积流量计的安装与电气连接规范

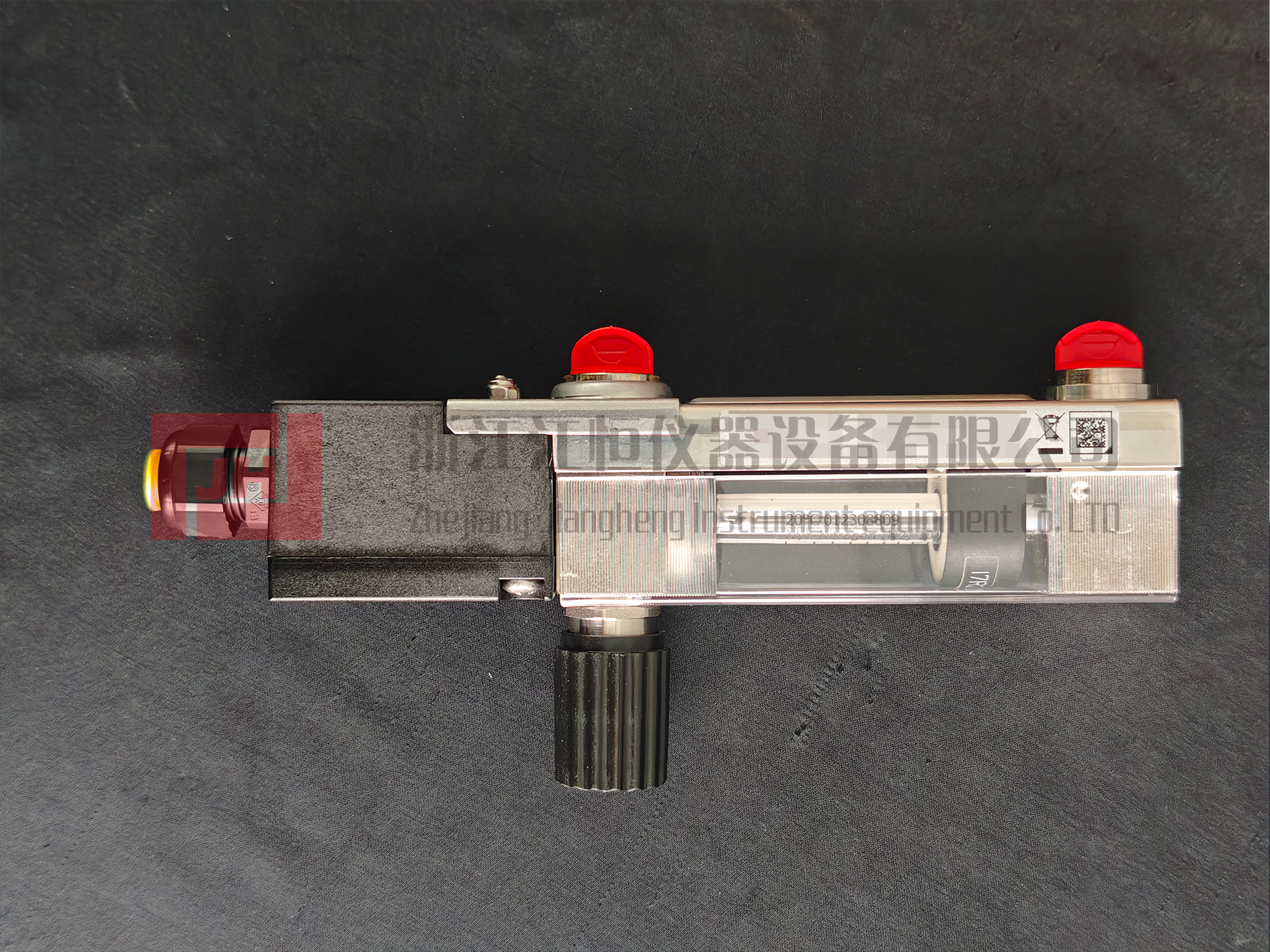

KROHNE DK46-DK800系列变面积流量计作为小流量测量的专用设备，其测量精度与运行稳定性不仅取决于设备本身的性能，更与现场正确的安装、电气连接密切相关。若安装或接线不规范，易导致测量偏差、设备故障甚至限位开关误动作，影响工艺正常运行。本文结合产品技术资料，详细梳理该系列流量计的安装要求、电气连接规范及关键注意事项，为现场施工与调试提供参考。

一、安装前准备：做好检查，从源头规避问题

安装前的全面检查是保障设备正常运行的前提，需重点完成三项工作，避免因运输损坏、型号不符导致的安装问题：

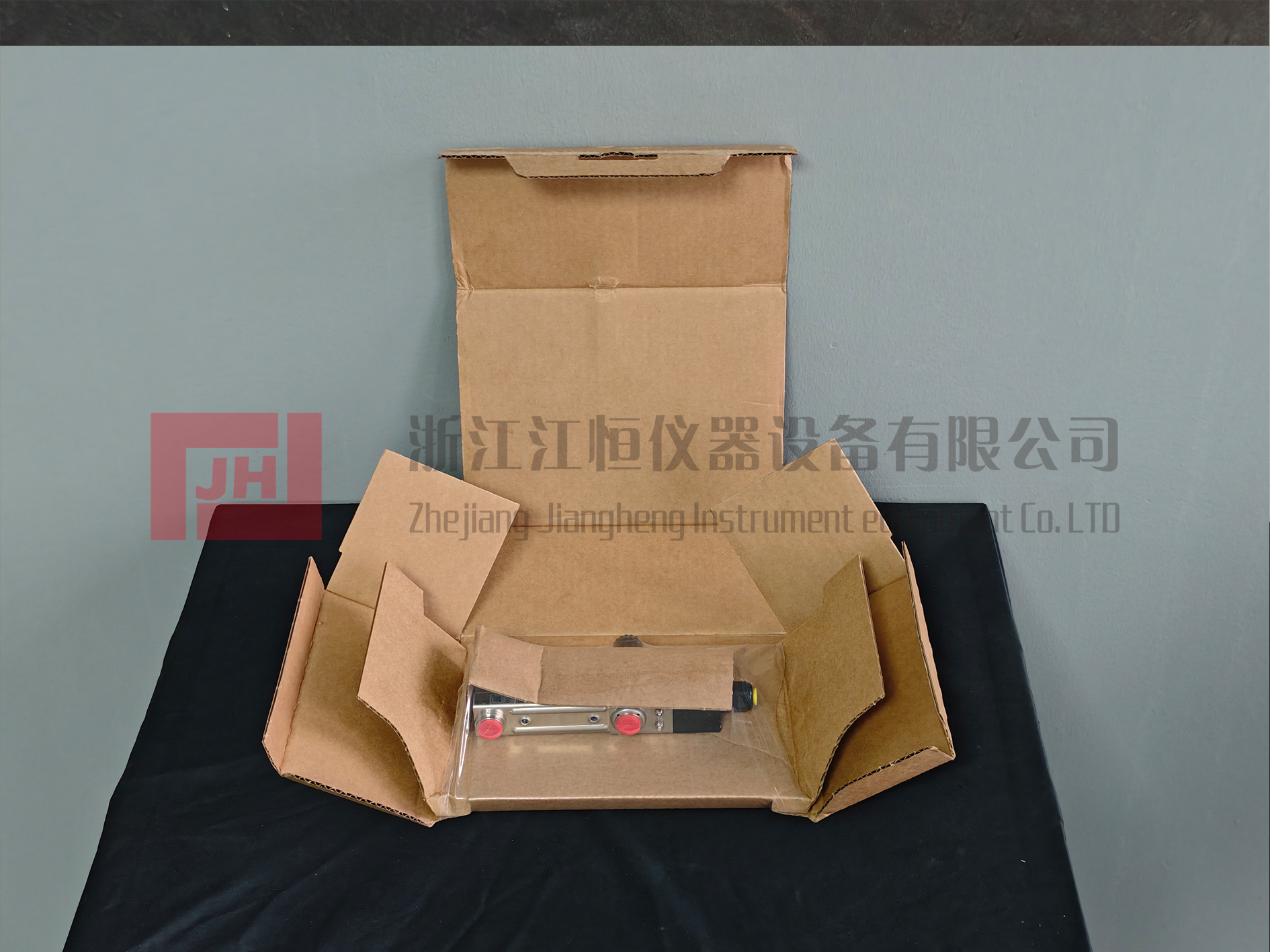

1. 包装与设备检查：仔细检查外包装是否有损坏、粗暴搬运痕迹，若有损坏需立即向承运方与厂家当地办事处报备；开箱后检查设备外观，确认玻璃锥形管无破损、浮子可自由移动、接液部件无锈蚀。

2. 配件与型号核对：对照装箱单检查所有配件是否齐全；核对设备铭牌，确认型号、测量范围、工作压力、温度、供电电压等参数与订货要求一致，避免型号错配导致的测量偏差。

3. 介质与工况确认：再次确认现场介质类型、密度、粘度与设备标定介质一致，若为非标准介质，需根据VDI/VDE 3513标准进行流量换算，确保测量精度。

二、安装条件与要求：不同安装方式的核心规范

DK46-DK800系列支持管道安装、面板安装、墙面安装三种方式，其中管道安装为最-常-用方式，所有安装方式均需遵循“保证测量精度、避免设备受损、适配介质流动"的核心原则，具体要求如下：

（一）通用安装原则

1. 设备必须垂直安装，垂直偏差不得超过5°，否则会因浮子受力不均导致测量偏差；

2. 介质流动方向必须自下而上，与设备标识一致，反向流动会导致浮子卡滞，无法正常测量；

3. 安装前需对连接管道进行吹扫/冲洗，去除管道内的铁磁性颗粒、固体杂质、沉积物，避免杂质卡滞浮子；若测量气体介质，需将管道充分干燥，防止凝液影响测量；

4. 选用与设备版本匹配的连接件，管道与设备连接孔需对中同心，避免管道应力传递到设备，导致玻璃锥形管破损；

5. 若现场管道存在振动，需对管道进行支撑，防止振动传递到设备，影响浮子稳定性与测量精度；

6. 禁止使用电磁阀，避免压力冲击与脉动流；开启阀门时需缓慢操作，防止压力骤增损坏设备与浮子。

（二）管道安装：重点把控连接与防振

管道安装时，除遵循通用原则外，需保证管道与设备的连接密封可靠，根据接液材质选择合适的密封垫片；若现场存在多台流量计并排安装，需保证设备间的安装间距，避免相互干扰；信号电缆需与电源线分开敷设，防止电磁干扰。

（三）面板安装：提前预制开孔，不支持后期改装

面板安装为定制选项，必须在订货时注明，设备不支持后期改装面板安装功能；需根据产品技术资料中的面板开孔尺寸（DK46为128mm×32mm，DK800为163mm×32mm等）精准预制开孔，安装时通过专用螺丝固定，保证设备垂直、稳固。

（四）墙面安装：利用专用支架，保证安装精度

墙面安装需使用厂家配套的墙面安装支架，支架安装尺寸为67mm×45mm，通过支架将设备垂直固定在墙面，保证浮子移动顺畅，支架需具备足够的承重能力，防止设备松动。

三、电气连接规范：限位开关接线的核心要求

DK46-DK800系列可选配最多2个限位开关，分为2线制NAMUR型（SIL2认证）与3线制晶体管型，主要用于流量上下限报警与连锁控制，电气连接需严格遵循安全规范与接线要求，避免误动作与设备损坏。

（一）接线前安全须知

1. 所有电气连接工作必须在断电状态下进行，严格遵守国家电气安装规范与现场职业健康安全规定；

2. 电气连接工作仅能由专业持证人员操作；若设备用于危险区域，需额外遵循防爆文档的安全要求；

3. 核对限位开关的供电电压，NAMUR型为8 VDC，3线制型为10~30 VDC，避免电压错配烧毁设备。

（二）核心接线要求

1. 2线制NAMUR限位开关：带接线盒的设备，下限位开关接1号端子、上限位开关接2号端子，接线盒内置EMC滤波器；无接线盒的设备，需外接EMC滤波器，蓝色电缆接负极、棕色电缆接正极，滤波器接地端子需连接到流量计的背轨，防止电磁干扰。

2. 3线制晶体管限位开关：带接线盒的设备，下限位开关接1号端子、上限位开关接2号端子；无接线盒的设备，棕色电缆接电源正极、黑色电缆接开关信号、蓝色电缆接电源负极，信号输出可直接接入工业自动化系统。

3. 双限位开关间距要求：同一设备安装2个限位开关时，需保证最小间距，2线制为16mm（0.63英寸），3线制为45mm（1.77英寸），避免开关间相互电磁干扰，导致误动作。

（三）上电与开关调试要点

1. 2线制NAMUR型：单稳态型浮子在开关外时信号≥3mA，在开关中心时≤1mA；双稳态型浮子位置不影响信号，始终≥3mA，上电后需让浮子依次经过两个开关位置完成初始化。

2. 3线制晶体管型：浮子在开关外时信号≤1V，上电后需确认开关信号正常，无虚假报警；

3. 特殊情况：若设备为顶部阀门版本，限位开关因安装方向倒置，开关功能会反向，调试时需重新标定上下限位置。

四、安装与接线后的检查与调试

安装与电气连接完成后，需进行全面的检查与调试，确认设备可正常运行：

1. 机械检查：打开介质阀门，缓慢升压，观察浮子是否可自由上下移动，无卡滞、异响，玻璃锥形管无渗漏；

2. 精度检查：通过标准流量计校准，确认设备测量值与标准值偏差在允许范围内，若存在偏差，需检查安装垂直度、介质流动状态是否符合要求；

3. 电气检查：上电后，移动浮子经过限位开关位置，确认开关可准确动作，信号正常输出，无误触发、不触发情况，双限位开关的连锁逻辑正常。

DK46-DK800系列变面积流量计的安装与电气连接虽不复杂，但细节把控至关重要。严格遵循上述规范，不仅能保证设备的测量精度与运行稳定性，还能有效延长设备使用寿命，减少现场故障。现场施工与维护人员需熟悉产品技术要求，规范操作流程，让设备充分发挥在小流量测量中的优势。
